Tugas 10. Rangkuman Materi Rangkaian Counter

Counter

counter adalah rangkaian logika sekuensial yang dibentuk dari flip-flop.

rangkaian counter/pencacah adalah sebuah rangkaian sistem memori.

karakteristik penting counter/pencacah

1. batasan mencacah
2. mencacah maju atau mundur
3. kerjanya sinkron atau tak sinkron

kegunaan counter.pencacah

1. menghitung detak pulse dalam satu periode waktu
2. membagi frekuensi
3. pengurutan alamat
4. beberapa rangkaian aritmatika

jenis counter/pencacah

1. Asyncronous
2. Syncronous

Asyncronous

Syncronous

Pencacah Asinkron

• seringkali disebut ripple counter
• istilah asinkron merujuk pada kejadian-kejadian yang tidak mempunyai hubungan waktu yang tetap antara FF satu dengan FF lainnya
• flip-flop tidak mendapatkanpulsa clock dari satu sumber yang sama.
• flip-flop pertama (LSB) mendapatkan pulsa clock dari sumber  clock eksternal, sedangkan flip-flop berikutnya mendapatkan pulsa clock dari output flip-flop sebelumnya.

terdapat jenis pencacah asinkron, diantaranya sebagai berikut

• pencacah asinkron biner 2-bit
• pencacah asinkron biner 3-bit

Pencacah Sinkron

• istilah sinkron merujuk pada kejadian yang mempunyai hubungan waktu pasti antar  flip - flop
• dalam pencacah, istilah sinkron berarti bahwa setiap FF mendapatkan pulsa clock dari satu sumber clock yang sama

terdapat jenis pencacah sinkron, diantaranya sebagai berikut

• pencacah sinkron biner 2-bit
• pencacah sinkron biner 3-bit

up counter

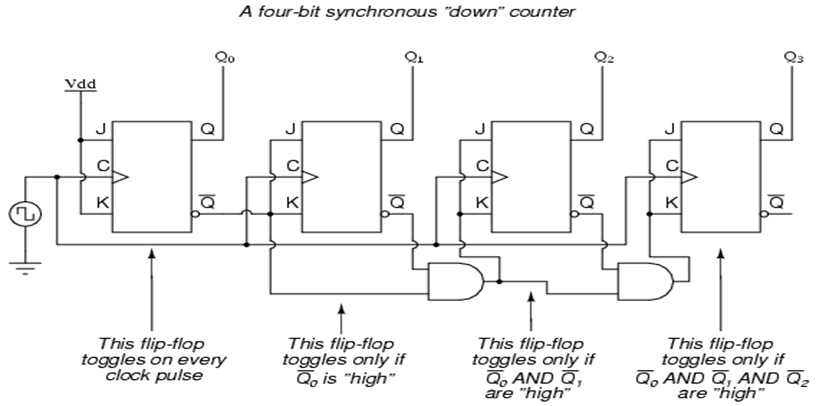

down counter

presetable counter

BCD counter

Jhonson counter

Ring counter
