TUGAS 3. RANGUKAM MATERI GERBANG LOKIKA DAN ALJABAR BOOLEAN
Gerbang Logika dan Aljabar Boolean

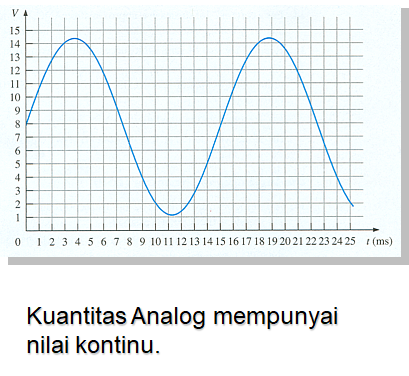

Aljabar Boolean adalah alat yang penting dalam menggambarkan, menganalisa, merancang, dan mengimplementasikan rangkaian digital.
Konstanta Boolean dan Variabelnya
Aljabar Boolean hanya mempunya dua nilai, yaitu 0 dan 1. Logika 0 dapat dikatakan : false, off, low, no, saklar terbuka. Logika 1 dapat dikatakan : true, on, high, yes, saklar tertutup. logika dasar memiliki 3 oprasi, yaitu OR, AND, dan NOT.
Tabel Kebenaran
Tabel kebenaran adalah sebuah tabel yang menggambarkan hubungan antara input dan output sebuah rangkaian logika.

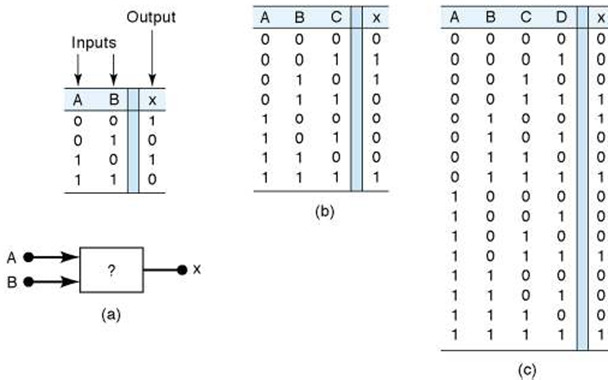

Contoh Tabel Kebenaran
Operasi logika dasar
1. Operasi OR Dengan Gerbang OR
lambang boolean pada operasi or adalah +, misal X = A + B yang dibaca X sama dengan A atau B.
misal X = 1, maka kemungkinannya adalah A =1 atau B = 1

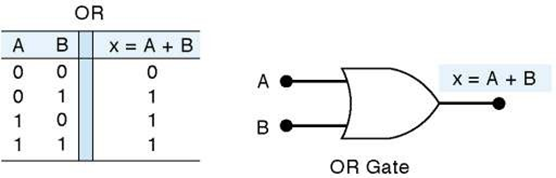

Tabel kebenaran dan simbol circuit untuk operasi or dengan 2 input boolean :
2. operasi AND dan gerbang AND
dalam booelan dilambangkan dengan ".", msial X = A . B yang dibaca X sama dengan A dan B.
misal A.B = 1, maka 1 bsia terpenuhi jika A = 1 dan B = 1.

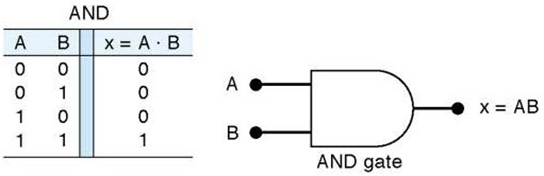

Tabel kebeneran AND dan gerbang logika AND

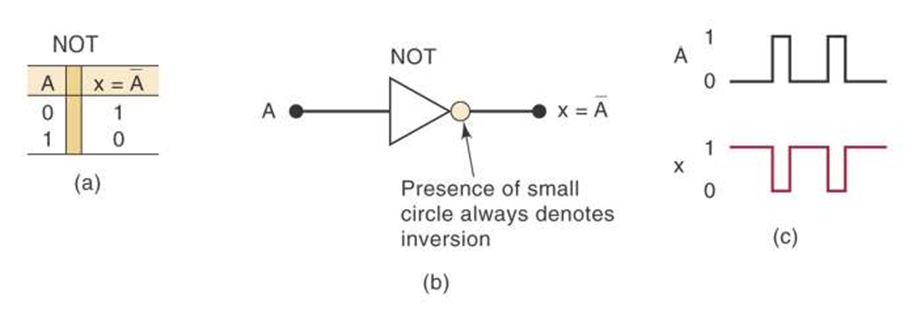

3. operas NOT dan gerbang NOT

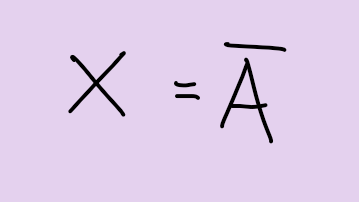

dalam boolean dilambangkan dengan - diatas huruf
dibaca,
- X sama dengan NOT A
- X sama dengan inverse dari A, atau
- X sama dengan complement dari A
Penjelasan Logika Circuit Secara Aljabar
- tiga operasi dasar boolean (OR, AND, NOT) dapat menjelaskan semua logika circuit.
- jika sebuah operasi melibatkan AND dan OR yang alan dieksekusi pertama kali adalah AND, kecuali jia terdapat tanda kurung.

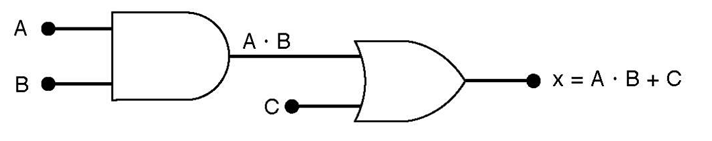

contoh ekspresi boolean dalam logika sirkuit
Mengevaluasi Logika Circuit Output
Aturan untuk mengevaluasi sebuah ekspesi boolean
- melakukan semua inversi secara tunggal.
- melakukan semua operasi dengan tanda kurung.
- melakukan operasi AND sebelum operasi OR kecuali jika ada tanda kurung.

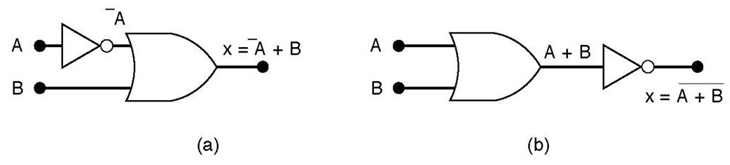

- jika sebuah operasi terdapat garis di atasnya, lakukan operasi tersebut lalu inverskan hasilnya.
contoh : evaluasi ekspresi boolean dengan mensubtitusikan nilai-nilainya

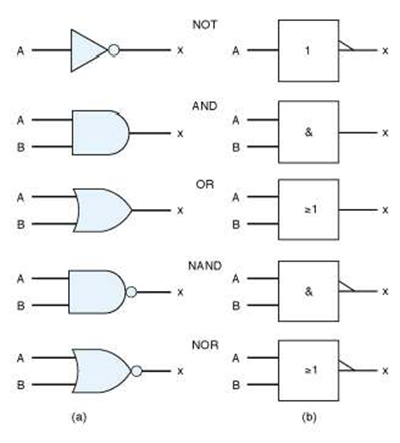

Gerbang Logika NOR dan NAND
yaitu operasi OR dan AND dengan lambang NOT di atasnya
contoh gerbang logikanya :
OR dan NOR ekslusif
yaitu kondisi OR dimana outputnya akan 0 walau kedua atau lebih oinputnya aadalah 1
gerbang logikana :
