Tugas 8. Rangkuman Fungsi Kombinasi Logika
Basic Adder Logic
adder sangat penting di dalam komputer dan juga beberapa sistem digital.
Half Adder Logic
The Full Adder
full adder adalah rangkaian listrik yang bekerja menghitung penjumlahan dua buah bilangan biner, yang masih masing terdiri dari satu bit.
perbedaan paling mendasar antara full adder dan half adder adalah, full adder dapat menginput carry.
Full Adder haurs menginput dua bits dan satu carry.
Full Adder Dari Dua Half Adder Sirkuit
Parallel Binary Adder
satu full adder dapat menyimpan dua 1-bit angkat, dan satu input carry. untunk menambah lebih dari 1-bit, kita harus menggunakan additional full adders.

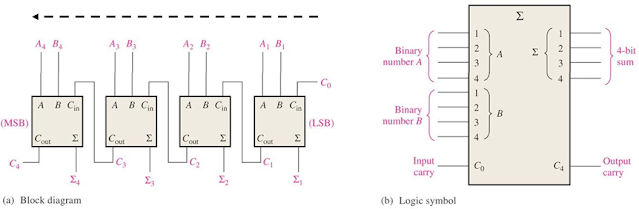

Four Bit Parallel Adders
Truth Table Four Bit Parallel Adders
Comparators
1 Bit Comparator

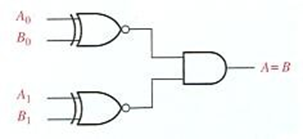

2 Bit Comparator
4 Bit Comparator
Decoders
dekoder adalah rangkaian kode yang mengubah kode menjadi sederet sinyal
- Binary Decoder
- 4-bit Decoder
- BCD to Decimal Decoder
- BCD to 7 Segement Decoder
Encoders
kebalikan dari decoder
- Decimal to BCD encoder
- 8 line to 3 line encoder
sumber : https://onlinelearning.uhamka.ac.id/
